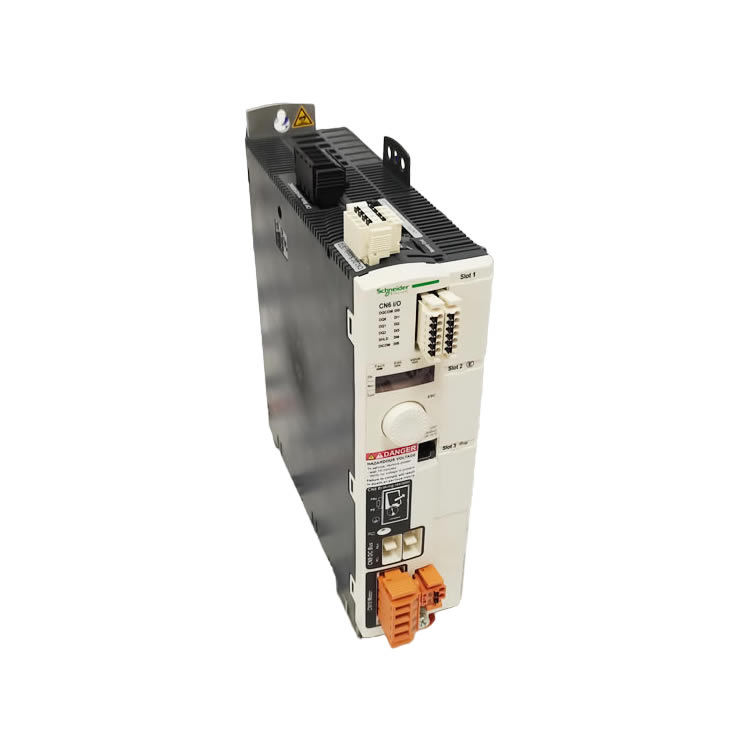

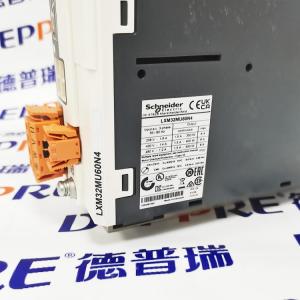

schneider-Electric Lexium32獨立驅動系統 數字輸入和輸出 (CN6) 接口 單相伺服驅動器 LXM32MU60N4
數字輸入和輸出 (CN6) 接口
該設備具有可設置的輸入和輸出端。端口的標準占用和可設置占用取決于選定的運行模式。
電纜規格
屏蔽： | - |
雙絞線： | - |
PELV： | 必需 |
電纜結構： | 0.25 mm2, (AWG 22) |
最大電纜長度: | 30 米（98.4 英尺） |
接線端子CN6特性
特性 | 單位 | 值 |
|---|---|---|
接口橫截面 | mm2 (AWG) | 0.2 ... 1.0 (24 ... 16) |
剝線長度 | mm (in) | 10 (0.39) |
信號 | 含義 |
|---|---|
DQ_COM | 相對于 DQ0 ... DQ4 的參考電位 |
DQ0 | 數字量輸出 0 |
DQ1 | 數字量輸出 1 |
DQ2 | 數字量輸出 2 |
SHLD | 屏蔽連接 |
DI_COM | 相對于 DI0 ... DI5 的參考電位 |
DI0/CAP1 | 數字量輸入 0 / 捕捉輸入 1 |
DI1/CAP2 | 數字量輸入 1 / 捕捉輸入 2 |
DI2/CAP3(1) | 數字量輸入 2 / 捕捉輸入 3(1) |
DI3 | 數字量輸入 3 |
DI4 | 數字量輸入 4 |
DI5 | 數字量輸入 5 |
(1) 硬件版本 ≥RS03 時可用。 | |
插頭已編碼。連接時注意正確順序。
連接數字輸入端 / 輸出端
o將數字接線連接在 CN6 上。
o將屏蔽在 SHLD 上接地。
o請確保插頭鎖緊裝置已鎖定在機殼上。
