截止閥，也叫截門。它在開閉過程中，密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。

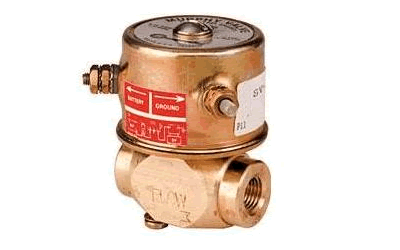

Murphy 摩菲 截止閥
一、截止閥工作原理
截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。 截止閥只許介質單向流動，安裝時有方向性。截止閥的結構長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。
二、截止閥的分類
（一）按通道方向分類
1.直通式截止閥：介質進出口通道在同一方向上，呈180°，流動狀態的破壞程度較小，通過閥門的壓力損失相對較小。
2.直流式截止閥：閥桿和通道形成一定角度，閥座密封面和進出口通道有一定角度，流體幾乎不改變流動方向，是截止閥中流阻最小的。適合有結焦和固體顆粒的管路。
3.角式截止閥：介質進出口通道不在同一方向上，呈90°夾角，會產生一定的壓降，最大優點是可以安裝在管路系統的拐彎處，即節約彎頭，又方便操作。
（二）按螺桿上螺紋位置分類
1.上螺紋閥桿截止閥：閥桿螺紋在殼體的外面，不與工作介質直接接觸，閥桿螺紋不受介質腐蝕，便于潤滑，操作省力。
2.下螺紋閥桿截止閥：閥桿螺紋在閥體內部，與工作介質直接接觸，閥桿螺紋易受介質腐蝕，且無法潤滑，多用在公稱直徑較小且介質工作溫度不高的場合。
（三）按用途分類
1.襯氟截止閥：襯氟閥門又稱氟塑料襯里耐腐閥門，是將聚四氟乙烯樹脂（或型材經加工）采用模壓（或鑲嵌）方法，置于鋼質或鐵質的閥門承壓件的內壁（同樣的方法適用于各類壓力容器及管路附件的內襯）或閥門內件的外表面，利用其在抗強腐蝕介質方面的獨特性能，制做成各類閥門和壓力容器。
襯氟截止閥適用在-50～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
2.國標截止閥：國標截止閥是截止閥系列中最常用的產品，API美標截止閥執行ANSI和API標準，閥瓣和閥座的密封面，采用不同硬度的司太立鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
3.針型閥：針型閥是一種小口徑儀表閥門，在儀表測量管道系統中，起啟閉和精確的流量控制作用，主要有電站儀表系列、油田專用系列、美標系列等。
4.低溫截止閥：低溫截止閥通常指工作溫度低于 -110℃的閥門，廣泛應用于液化天然氣，液化石油氣體和其它低溫行業。
目前可制造適用溫度達 -196℃的截止閥，全部零件采用液氮進行低溫預處理，完全避免使用過程中密封變形泄露。
5.柱塞式截止閥：柱塞閥又名柱塞截止閥，其密封面采用徑向密封結構，由套在磨光柱塞上的兩個彈性密封圈，通過閥體與閥蓋的連接螺栓施加在閥蓋上的載荷，把柱塞周圍的彈性密封圈壓緊實現密封的截止閥門。
6.保溫夾套截止閥：保溫夾套截止閥采用保溫夾套設計，利用外部熱源在閥門的外部循環加熱，可以有效防止介質通過閥門時溫度損失，保證介質的溫度。
7.氧氣專用截止閥：氧氣專用截止閥，采用材質優良的硅黃銅或不銹鋼鑄造而成，具有機械強度高，耐磨損、安全性好等優點。
使用在氧氣管路上，具有最佳的防爆阻燃性能，消除了氧氣管路上的不安全因素，廣泛應用于鋼鐵、冶金、石化、化工等用氧工程的管網中。除了具有普通閥門的功能外，又有其自身的特點。
在制造時采用嚴格的禁油措施，并且所有零件在安裝前均進行嚴格的脫脂處理。
8.波紋管截止閥：波紋管截止閥采用成形不銹鋼波紋管設計，波紋管往復試驗10000次無故障，密封性能可靠，適用于易燃易爆，有毒有害介質的工礦，可以有效地防止閥門外漏現象。
