電源模塊具有高可靠性的特點，目前已被廣泛應用于通信、軍工、電力等領域。在應用過程中，可能會遇到一些故障，輕則導致系統無法啟動，重則燒毀電路。當電源模塊出現故障怎么排除呢？

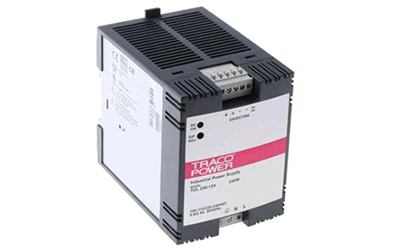

TRACO POWER 電源模塊
輸入電壓過高
針對電源模輸入?yún)?shù)異?！斎腚妷哼^高。這中異常輕則導致系統無法正常工作，重則會燒毀電路。那么輸入電壓過高通常是那些原因造成的呢？
輸出端懸空或無負載；
輸出端負載過輕，輕于10%的額定負載；
輸入電壓偏高或干擾電壓。
針對這一類問題，可以通過調整輸出端的負載或調整輸入電壓范圍，具體如下所示：
確保輸出端不小于少10%的額定負載，若實際電路工作中會有空載現象，就在輸出端并接一個額定功率10%的假負載；
更換一個合理范圍的輸入電壓，存在干擾電壓時要考慮在輸入端并上TVS管或穩壓管。
輸出電壓過低
針對電源模輸出參數異?！敵鲭妷哼^低。這可能會導致整體系統不能正常工作，如微控制器系統中，負載突然增大，會拉低微控制器供電電壓，容易造成復位。并且電源長時間工作在低輸入電壓情況下，電路的壽命也會出現極大的折損。因此輸出電壓偏低的問題是不容忽視的，那么輸出電壓過低通常是那些原因造成的呢？
輸入電壓較低或功率不足；
輸出線路過長或過細，造成線損過大；
輸入端的防反接二極管壓降過大；
輸入濾波電感過大。
針對這一類問題，可以通過調整供電或者更換相應的外圍電路來改善，具體如下所示：
調高電壓或換用更大功率輸入電源；
調整布線，增大導線截面積或縮短導線長度，減小內阻；
換用導通壓降小的二極管；
減小濾波電感值或降低電感的內阻。
輸出噪聲過大
針對電源模輸出參數異?！敵黾y波噪聲過大。眾所周知，噪聲是衡量電源模塊優劣的一大關鍵指標，在應用電路中，模塊的設計布局等也會影響輸出噪聲，那么輸出紋波噪聲過大通常是那些原因造成的呢？
電源模塊與主電路噪聲敏感元件距離過近；
主電路噪聲敏感元件的電源輸入端處未接去耦電容；
多路系統中各單路輸出的電源模塊之間產生差頻干擾；
地線處理不合理。
針對這一類問題，可以通過將模塊與噪聲器件隔離或在主電路使用去耦電容等方案改善，具體如下：
將電源模塊盡可能遠離主電路噪聲敏感元件或模塊與主電路噪聲敏感元件進行隔離；
主電路噪聲敏感元件(如：A/D、D/A或MCU等)的電源輸入端處接0.1μF去耦電容；
使用一個多路輸出的電源模塊代替多個單路輸出模塊消除差頻干擾；
采用遠端一點接地、減小地線環路面積。
電源耐壓不良
針對電源模性能參數異常——電源模塊的耐壓不良。通常，隔離電源模塊的耐壓值高達幾千伏，但可能在應用或測試過程中出現不能達到該指標的情況，那么哪些因素會大大降低其耐壓能力呢？
耐壓測試儀存在開機過沖；
選用模塊的隔離電壓值不夠；
維修中多次使用回流焊、熱風槍。
針對這一類問題，可通過規范測試和規范使用兩方面改善，具體如下所示：
耐壓測試時電壓逐步上調；
選取耐壓值較高的電源模塊；
焊接電源模塊時要選取合適的溫度，避免反復焊接，損壞電源模塊。
