傳感器內是U型流量管，在沒有流體流經流量管時，流量管由安裝在流量管端部的電磁驅動線圈驅動，其振幅小于1mm，頻率約為80Hz，流體流入流量管時被強制接受流量管的上下垂直運動。在流量管向上振動的半個周期內，流體反抗管子向上運動而對流量管施加一個向下的力；反之，流出流量管的流體對流量管施加一個向上的力以反抗管子向下運動而使其垂直動量減少。這便導致流量管產生扭曲，在振動的另外半個周期，流量管向下振動，扭曲方向則相反，這一扭曲現象被稱之為科里奧利(Coriolis)現象，即科氏力。

流量管的一端被固定，而另一端是自由的。這一結構可看做一重物懸掛在彈簧上構成的重物/彈簧系統，一旦被施以一運動，這一重物/彈簧系統將在它的諧振頻率上振動，這一諧振頻率與重物的質量有關。質量流量計的流量管是通過驅動線圈和反饋電路在它的諧振頻率上振動，振動管的諧振頻率與振動管的結構、材料及質量有關。振動管的質量由兩部分組成：振動管本身的質量和振動管中介質的質量。每一臺傳感器生產好后振動管本身的質量就確定了，振動管中介質的質量是介質密度與振動管體積的乘積，而振動管的體積對每種口徑的傳感器來說是固定的，因此振動頻率直接與密度有相應的關系，那么，對于確定結構和材料的傳感器，介質的密度可以通過測量流量管的諧振頻率獲得。

利用流量測量的一對信號檢測器可獲得代表諧振頻率的信號，一個溫度傳感器的信號用于補償溫度變化而引起的流量管鋼性的變化，振動周期的測量是通過測量流量管的振動周期和溫度獲得，介質密度的測量利用了密度與流量管振動周期的線性關系及標準的校定常數?？剖腺|(zhì)量流量傳感器振動管測量密度時，管道鋼性、幾何結構和流過流體質量共同決定了管道裝置的固有頻率，因而由測量的管道頻率可推出流體密度。變送器用一個高頻時鐘來測量振動周期的時間，測量值經數字濾波，對于由操作溫度導致管道鋼性變化，進而引起固有頻率的變化進行補償后，用傳感器密度標定系數來計算過程流體密度。

DSP數字信號處理器是一個實時處理信號的微處理器，在科里奧利流量計里，我們使測量管在一個已知的頻率下振動，因此任何在此振動頻率范圍之外的頻率都是“噪聲”，需要除掉它們以準確地確定質量流量。例如，一個50Hz或60Hz的信號很可能來源于與附近動力線的耦合。如何在實際上“過濾”這些多余的信號則需要一些更多的在那時刻所得到的背景信息，圖8表明了噪聲如何出現在原轉換器信號上，以及被過濾后的最終信號。

科氏力質量流量計的適用特點

熱式流量計

熱式氣體質量流量計采用熱擴散原理，熱擴散技術是一種在苛刻條件下性能優良、可靠性高的技術，其典型傳感元件包括兩個熱電阻（鉑RTD），一個是速度傳感器，一個是自動補償氣體溫度變化的溫度傳感器。當這兩個RTD被置于介質中時，其中速度傳感器被加熱到環境溫度以上的一個恒定的溫差，另一個溫度傳感器用于感應介質溫度。流經速度傳感器的氣體質量流量是通過傳感元件的熱傳遞量來計算的。氣體速率增加，傳感器傳遞給介質的熱量增多，因此需要供給更多的功率，而電子單元加熱RTD　的功率與質量流量成一定的對應關系。

超聲波流量計

非接觸式儀表，適于測量不易接觸和觀察的流體以及大管徑流量。它與水位計聯動可進行敞開水流的流量測量。使用超聲波流量比不用在流體中安裝測量元件故不會改變流體的流動狀態，不產生附加阻力，儀表的安裝及檢修均可不影響生產管線運行因而是一種理想的節能型流量計。

眾所周知，工業流量測量普遍存在著大管徑、大流量測量困難的問題，這是因?yàn)橐话懔髁坑?jì)隨著測量管徑的增大會帶來制造和運輸上的困難，造價提高、能損加大、安裝不僅這些缺點，超聲波流量計均可避免。因?yàn)楦黝惓暡髁坑?jì)均可管外安裝、非接觸測流，儀表造價基本上與被測管道口徑大小無關，而其它類型的流量計隨著口徑增加，造價大幅度增加，故口徑越大超聲波流量計比相同功能其它類型流量計的功能價格比越優越。被認為是較好的大管徑流量測量?jī)x表，多普勒法超聲波流量計可測雙相介質的流量，故可用于下水道及排污水等臟污流的測量。在發電廠中，用便攜式超聲波流量計測量水輪機進水量、汽輪機循環水量等大管徑流量，比過去的皮脫管流速計方便得多。超聲被流量汁也可用于氣體測量。管徑的適用范圍從2cm到5m，從幾米寬的明渠、暗渠到500m寬的河流都可適用。

超聲波流量計換能器的壓電元件常做成圓形薄片，沿厚度振動。薄片直徑超過厚度的10倍，以保證振動的方向性。壓電元件材料多采用鋯鈦酸鉛。為固定壓電元件，使超聲波以合適的角度射入到流體中，需把元件故人聲楔中，構成換能器整體(又稱探頭)。聲楔的材料不僅要求強度高、耐老化，而且要求超聲波經聲楔后能量損失小即透射系數接近1。常用的聲楔材料是有機玻璃，因?yàn)樗该?，可以觀察到聲楔中壓電元件的組裝情況。另外，某些橡膠、塑料及膠木也可作聲楔材料。超聲波流量計的電子線路包括發射、接收、信號處理和顯示電路。測得的瞬時流量和累積流量值用數字量或模擬量顯示。

根據對信號檢測的原理，超聲波流量計大致可分傳播速度差法(包括：直接時差法、時差法、相位差法、頻差法)波束偏移法、多普勒法、相關法、空間濾波法及噪聲法等類型，如圖所示。其中以噪聲法原理及結構最簡單，便于測量和攜帶，價格便宜但準確度較低，適于在流量測量準確度要求不高的場合使用。由于直接時差法、時差法、頻差法和相位差法的基本原理都是通過測量超聲波脈沖順流和逆流傳報時速度之差來反映流體的流速的，故又統稱為傳播速度差法。其中頻差法和時差法克服了聲速隨流體溫度變化帶來的誤差，準確度較高，所以被廣泛采用。按照換能器的配置方法不同，傳播速度差撥又分為：Z法(透過法)、V法(反射法)、X法(交叉法)等。波束偏移法是利用超聲波束在流體中的傳播方向隨流體流速變化而產生偏移來反映流體流速的，低流速時，靈敏度很低適用性不大．多普勒法是利用聲學多普勒原理，通過測量不均勻流體中散射體散射的超聲波多普勒頻移來確定流體流量的，適用于含懸浮顆粒、氣泡等流體流量測量。相關法是利用相關技術測量流量，原理上，此法的測量準確度與流體中的聲速無關，因而與流體溫度，濃度等無關，因而測量準確度高，適用范圍廣。但相關器價格貴，線路比較復雜。在微處理機普及應用后，這個缺點可以克服。噪聲法(聽音法)是利用管道內流體流動時產生的噪聲與流體的流速有關的原理，通過檢測噪聲表示流速或流量值。其方法簡單，設備價格便宜，但準確度低。廣泛應用在在石油化工行業、核電行業、導熱油領域

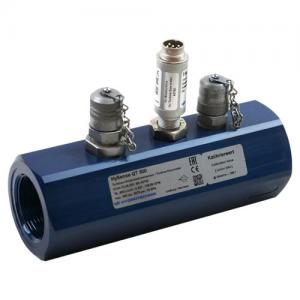

渦輪流量計

渦輪流量計是一種速度式儀表,它具有壓力損失小,準確度高,始動流量低,抗震與抗脈動流動性好,測量范圍寬，容易維修等特點,渦輪流量計是將渦輪置于被測流體中,當流體進入流量計時,在特殊結構的整流器的作用下得到整流并加速,在一定流量范圍內渦輪的角速度和流量成正比,利用電磁感應原理感應出與流體體積流量成正比的脈沖信號,該信號經前置放大器,整形后,得到實際流量,并顯示在LCD屏上.如果同溫度,壓力傳感器檢測到的信號一起輸入智能流量積算儀進行運算處理,將得到標準狀況下的流量,并顯示在LCD屏上.

渦輪流量計是一種葉輪式儀表，其工作原理相對簡單。渦輪流量計本體管道中心安放一個渦輪，兩端由軸承支撐．當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪克服摩擦力矩和流體阻力矩而產生旋轉．在一定的流量范圍內，對一定的流體介質粘度，渦輪的旋轉角速度與流體流速成正比．由此，流體流速可通過渦輪的旋轉角速度得到，從而可以計算得到通過管道的流體流量．同時渦輪的轉速通過裝在機殼外的傳感線圈來檢測．當渦輪葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化．傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值；同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。
