磁感應傳感器的主要構成的材料來自于干簧管,干簧管是一種磁敏的特殊開關。它通常由兩個或三個既導磁又導電材料做成的簧片觸點，被封裝在充有惰性氣體(如 氮、氦等)或真空的玻璃管里，玻璃管內管內平行封裝的簧片端部重疊，并留有一定間隙或相互接觸以構成開關的常開或常閉接點。

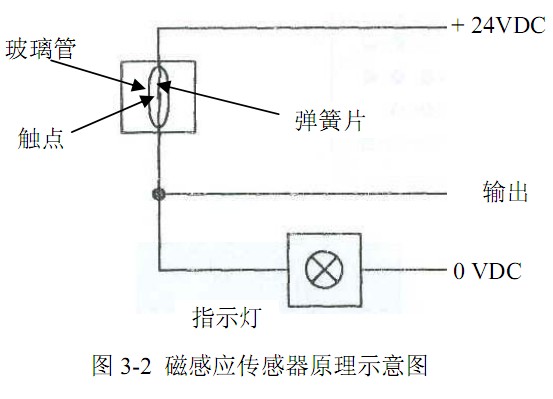

磁感應傳感器其內部結構類似于我們通常所說的干簧繼電器，如圖所示。它是一種觸點傳感器。它由兩片具有高導磁率μ和低矯玩力 Hc 的合金簧片組成；并密封在一個充滿惰性氣體的玻璃管中。兩個簧片之間保持一定的重疊和適當?shù)拈g隙，末端鍍金作為觸點，管外焊接引線。當干簧管所處位置的磁 場強度足夠大，使觸點彈簧片磁化后所產生的磁性吸引力克服起矯玩力時，兩彈簧片互相吸引而使觸點導通。當磁場減弱到一定程度，借助彈簧片本身的彈力使它釋 放。磁感應傳感器體積小、慣性小、動作快是它的突出的優點。
成分結構：
1.干簧管結構：把兩片即導電又導磁的材料組成的簧片平行各種干簧管的封入充有撱性氣體的玻璃管中組成的開關元件。兩簧片一端重疊并有一定的空隙，便于形成接點。
2.干簧管的接點形式有兩種:一是常開接點（H）型，平時打開，只有簧片被磁化時，接點才結合；二是轉換接點的單簧管：結構上有三個簧片，第一片用只導 電不導磁的材料做成，第二第三用即導電又導磁的材料做成，上中下依次是1,3,2。平時，由于彈力的作用，1、3相連；當有外界磁力，2、3磁化，相吸。 從而形成一個轉換開關。
磁感應傳感器的種類很多，一般可分為物性型和結構型兩種類型。物性型磁傳感器，如霍爾器件、霍爾集成電路、磁敏二極管和三極管、半導體磁敏電阻與傳感器、強性金屬磁敏器件與傳感器等。結構型磁傳感器，如電感式傳感器、電容式傳感器、磁電式傳感器等。4磁感應傳感器的相關術語
(1) 磁感應強度：霍爾傳感器在工作時，它所要求磁鋼具有的磁場強度的大小。一般磁感應強度值 B 為 0.02 ~ 0.05T。
(2) 響應頻率：按規定的 1秒的時間間隔內，允許霍爾傳感器動作循環的次數。
(3) 輸出狀態：分常開、常閉、鎖存。例如當無檢測物體時，常開型的 霍爾傳感器所接通的負載，由于霍爾傳感器內部的輸出晶體管的截止而不工作，當檢測到物體時，晶體管導通，負載得電工作。
(4) 輸出形式：分 NPN/PNP/常開/常閉多功能等幾種常用的形式輸出。
(5) 動作距離：動作距離是指檢測體按一定方式移動時，從基準位置（霍爾傳感器的感應表面）到傳感器動作時測得的基準位置到檢測面的空間距離。額定動作距離指霍爾傳感器動作距離的標稱值。
(6) 回差距離：動作距離與復位距離之間的絕對值。
可以作為傳感器用，用于計數，限位等等。有一種自行車公里計，就是在輪胎上粘上磁鐵，在一旁固定上干簧管構成的。裝在門上，可作為開門時的報警、問候等。在“斷線報警器”的制作中，也會用到干簧管。
當永久磁鐵靠近干簧管時，或者由繞在干簧管上面的線圈通電后形成磁場使簧片磁化時，簧片的接點就會感應出極性相反的磁極。由于磁極極性相反而相互吸引， 當吸引的磁力超過簧片的抗力時，分開的接點便會吸合;當磁力減小到一定值時，在簧片抗力的作用下接點又恢復到初始狀態。這樣便完成了一個開關的作用。因此 可以作為傳感器用，用于計數，限位等等。有一種自行車公里計，就是在輪胎上粘上磁鐵，在一旁固定上兩個簧片的干簧管構成的。裝在門上，可作為開門時的報 警、問候等。在“斷線報警器”的制作中，也會用到干簧管。

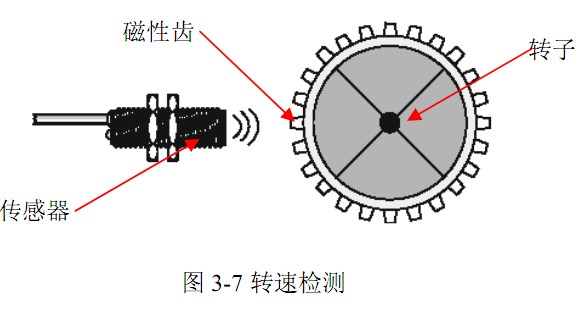

例1、轉速檢測：
如圖所示，為了檢測轉子的運動速度；可以使用傳感器檢測。假設該轉子上有 40個磁性齒，那么傳感器每檢測到 40
個輸入信號就表示轉子轉了一圈。也就是說，只要統計在一分鐘內，傳感器檢測到多少個信號，就可以推算出轉子的轉速。假設一分鐘內，傳感器檢測到
40000 個信號；那么，轉子的轉速為400000 / 40 = 1000 rps。其中，rps 表示每分鐘的轉速。
